Regel K.


	Die besonders wirtschaftliche Konzeption durch Werkstoff- Vielfalt, kompakter System- Bauart und flexibler Funktions- Angleichung in Regelprozessen

A Special Iow cost economical conception through flexibility in material combine, compact design and flexible functional adjustment to process controlling

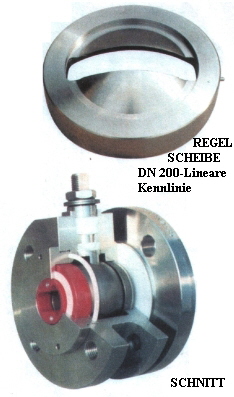

	Regelkugelhahn mit optimierten service-freundlichen Regelscheiben. - Austausch-Möglichkeiten bei CV/KV-Wert Änderung oder Erneuerung

Regelkugelhahn mit gelagerter Kugel

Kugelhähne werden ohne Regelscheiben in Regelbereichen für geringe Regelanforderungen und große Durchsatzmengen eingesetzt.

Durch speziell gefertigte Regelscheiben kann man jedoch genauere Regelkennlinien im flüssigen und gasförmigen Bereich erzielen. - Die druckausgangsseitig eingebauten Regelscheiben dienen sowohl dem leckagefreien Sitz im Abschluß als auch den jeweils gewünschten Regeldurchsatzmengen. Je nach Art und Ausführung kann mit den Drosselblenden ein Stellverhältnis bis zu 100 : 1 erreicht werden. (Stellverhältnis = Öffnungswinkel des Kugelhahns zur Durchflußmenge). Die Angleichung der Kurvenform der Regelscheibe zu der gewünschten Durchsatzmenge erfolgt produktspezifisch zu den Prozessanforderungen durch rechnerische Ermittlung. Je nach Produkt und Parametern werden die Werkstoffe angepaßt. - Von gehärteten rein metallischen Regelscheiben und Kugeldichtungen bis hin zu Kombinationen aus Hartmetallen oder Aufpanzerungen und Kombinationen mit plastischen Sitzen.


	REGELKUGELHAHNE DN 15-200 t: -197°C + 600°C CONTROL-BALL-VALVE PN 10-160 /ANSI 150-2500 für manuelle, pneumatische oder elektrische Regelungen Alle Maße und Ausführungsangaben sind unverbindlich. Wir haften nicht für sich ergebende Abweichungen. Variable in design and dimensions (liability excluded).

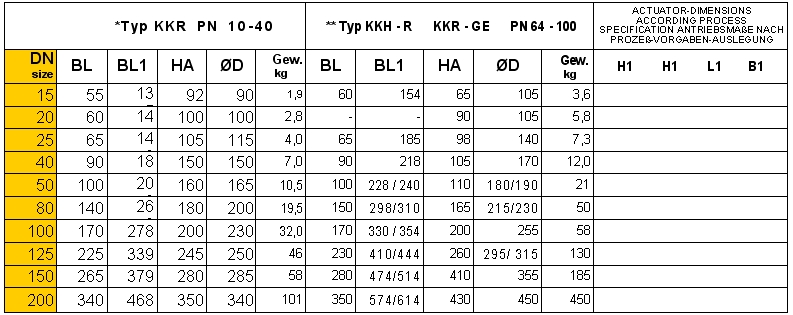

	* PN 10 - 40 = DN 15 - 80 Gewicht: Regel-Kugelhähne ohne Antrieb / Positioner I Gegenflansche PN 16 = DN 100 - 200 weight: only control ball valve without actuator / conter flanges ** Hochdruck-Regelkugelhähne DN 15 - 40 ohne Gegenlager - high pressure control valve size 15 - 40 : floating ball


	TYP KKR /KKR-GE


	Werkstoffe / materials:

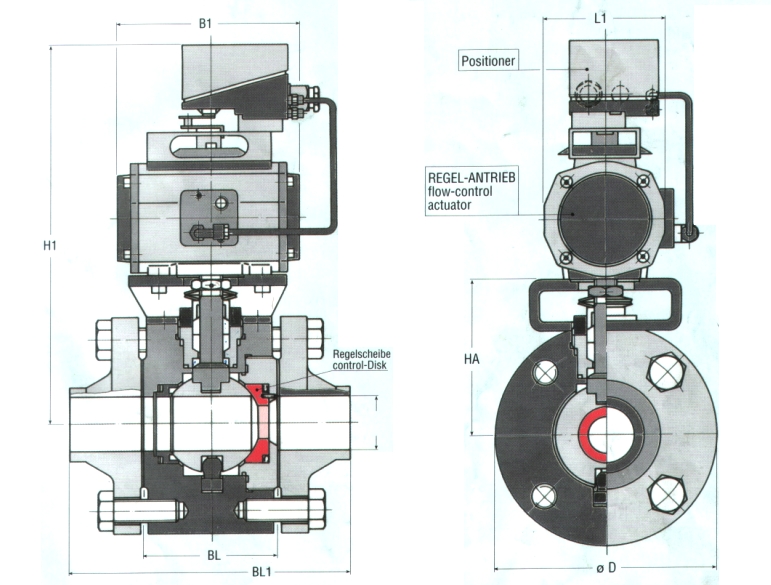

	REGEL-KUGELHAHN mit Pneumatischem Antrieb und Positioner Control balI-valve with pneumatic actuator and positioner Stahl C22 / GSC-25 Edelstahl 1.4571 / 1.4581 /1.4408 /1.4552 / 1.4539 Regelscheibe / control-disc : Metall gehärtet / Hartmetalle / Stellite
